概 述 |
LZB/LZJ系列玻璃轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。 |
|

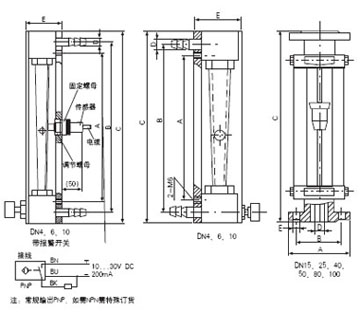

| 外形及安裝尺寸 |
|
|
| 單位：mm |
|
|
| 通徑DN |
A |
B |
C |
D |
E |
連接 形式 |
| 4 |
178 |
204 |
230 |
Φ10 |
38.5×33(正面) |
軟管 |
| 6 |
178 |
204 |
230 |
Φ10 |
42×33(正面) |
軟管 |
| 10 |
178 |
208 |
244 |
Φ12 |
45×40(正面) |
軟管 |
| 15 |
Φ95 |
Φ65 |
470 |
Φ15 |
4-Φ14 |
法蘭 |
| 25 |
Φ115 |
Φ85 |
470 |
Φ25 |
4-Φ14 |
法蘭 |
| 40 |
Φ145 |
Φ110 |
570 |
Φ40 |
4-Φ18 |
法蘭 |
| 50 |
Φ160 |
Φ125 |
570 |
Φ50 |
4-Φ18 |
法蘭 |
| 80 |
Φ185 |
Φ150 |
660 |
Φ80 |
4-Φ18 |
法蘭 |
| 100 |
Φ205 |
Φ170 |
660 |
Φ100 |
4-Φ18 |
法蘭 |
| 125 |
Φ245 |
Φ210 |
660 |
Φ125 |
8-Φ18 |
法蘭 |
| 150 |
Φ280 |
Φ240 |
660 |
Φ150 |
8-Φ22 |
法蘭 |
|
| 注：法蘭標準GB/T9119-2000 |
| DN(15～50),DN(125～150) PN1.0MPa |
| DN(80～100) PN0.6MPa |
|
| 原理與結構 |

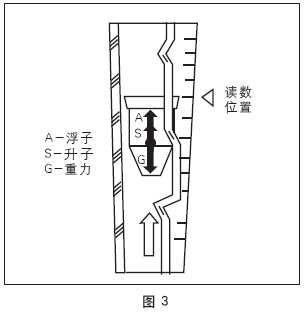

玻璃浮子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。

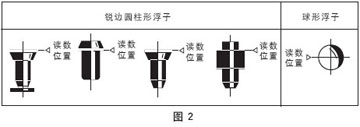

流量計中浮子讀數位置按圖2所示: |
|
|
|
|
|
|

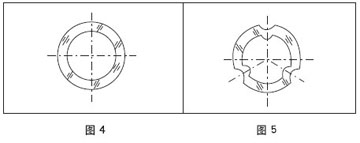

| LZB/LZB-()F玻璃浮子流量計的錐管為光滑內壁管(見圖4)，通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定； LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接，配有針形流量 調節閥；通徑DN15以上流量計采用法蘭連接。 |
|
|
|
|
| 接觸測量流體的零部件材質 |
| 零部件 |
型 號 |
LZB-4、6、10
LZB-4F |
LZJ-6、10
LZJ-6F、10F |
LZB-15
25、40 |
LZJ-15、25
40、50(F) |
LZB-50
80、100 |
LZB-80
100(F) |
| 浮 子 |
1Cr18Ni9Ti
不銹鋼Φ |
瑪 瑙 |
1Cr18Ni9Ti
不銹鋼 |
外包氟塑料 |
1Cr18Ni9Ti
不銹鋼 |
外包氟塑料 |
| 基 座 |
HPb59-1
黃銅 |
1Cr18Ni9Ti
不銹鋼 |
鑄鐵內襯 聚丙烯塑料 |
鑄鐵內襯 氟塑料* |
鑄鐵內涂 防腐漆 |
鑄鐵內襯 氟塑料* |
| 止 檔 |
聚丙烯塑料 |
氟塑料 |
聚丙烯塑料 |
氟塑料 |
鑄 鐵 |
氟塑料 |
| 密封圈及墊片 |
丁腈橡膠 |
氟橡膠 |
丁腈橡膠 |
氟橡膠 |
丁腈橡膠 |
氟橡膠 |
| 導 桿 |
|
1Cr18Ni9Ti
不銹鋼 |
|
1Cr18Ni9Ti
不銹鋼 |
外包氟塑料 |
|
| 注：如介質是有機溶劑，訂貨時請注明。 |
|
| |
| 型號規格及技術參數 |
| 通徑 DN (mm) |
型Φ 號 |
測量范圍 |
錐管 長度 (mm) |
準確度等級 |
允許被測流體狀態 |
| 水，20℃ |
空ΦΦ 氣 20℃,101325Pa |
LZB/LZJ |
LZB-()F
LZJ-()F |
溫度(℃) |
壓力
(MPa) |
| 4 |
LZB-4
LZB-4F |
(1～10)L/h
(1.6～16)L/h
(2.5～25)L/h |
(16～160)L/h
(25～250)L/h
(40～400)L/h |
160 |
2.5 |
4 |
-20～+120 |
≤1 |
| 6 |
LZB-6
LZJ-6
LZJ-6F |
(2.5～25)L/h
(4～40)L/h
(6～60)L/h |
(40～400)L/h
(60～600)L/h
(100～1000)L/h |
2.5 |
| 10 |
LZB-10
LZJ-10
LZJ-10F |
(6～60)L/h
(10～100)L/h
(16～160)L/h |
(100～1000)L/h
(160～1600)L/h
(250～2500)L/h |
| 15 |
LZB-15
LZJ-15F |
(16～160)L/h
(25～250)L/h
(40～400)L/h |
(0.25～2.5)m3/h
(0.4～4)m3/h
(0.6～6)m3/h |
350 |
≤0.6 |
| 25 |
LZB-25
LZJ-25F |
(40～400)L/h
(60～600)L/h
(100～1000)L/h |
(1～10)m/h
(1.6～16)m3/h
(2.5～25)m3/h |
| 40 |
LZB-40
LZJ-40F |
(0.16～1.6)m3/h
(0.25～2.5)m3/h |
(4～40)m3/h
(6～60)m3/h |
430 |
| 50 |
LZB-50
LZJ-50F |
(0.4～4)m3/h
(0.6～6)m3/h |
(10～100)m3/h
(16～160)m3/h |
450 |
| 80 |
LZB-80
LZB-80F |
(1～10)m3/h
(1.6～16)m3/h |
(50～250)m3/h
(80～400)m3/h |
500 |
≤0.4 |
| 100 |
LZB-100
LZB-100F |
(5～25)m3/h
(8～40)m3/h |
(120～600)m3/h
(200～1000)m3/h |
|
| 注：特殊流量可定制。 |
|
| 全不銹鋼型LZB-()B/BF LZB-()Bo/BoF |
| 法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為LZB-()B。 接液材質如需選用316，則型號為LZB-()B0，需定做。 如需不銹鋼內襯PTFE，則型號為LZB-()BF(316為B0F)，需定做。 |
|
| 全四氟型(DN3～DN10) LZB-()F4 |
| 基座、浮子、針閥采用聚四氟乙烯(PTFE)。支承板、螺絲等采用不銹鋼。 |
|
